Высокопрочный болтокомплект ГОСТ 32484.3-2013 (болт, гайка и шайба)

Крепеж – это неотъемлемая часть многих конструкций, и они должны быть устойчивыми, долговечными и безопасными. Требования к высокопрочному крепежу регламентируются по ГОСТ 32484.3-2013. Это один из самых надежных и качественных видов крепежных изделий.

В основном, такие болтокомплекты используются при строительстве мостов. Но также применяются и в машиностроении, энергетики и других отраслях.

ГОСТ 32484.1-2013 определяет требования к используемым материалам, маркировке, техническим характеристикам, испытательным методам и упаковке высокопрочных крепежных изделий.

Особое внимание в требованиях ГОСТ 32484.1-2013 уделяется стойкости крепежа к нагрузкам. Это необходимо, чтобы конструкция выдерживала значительные внешние нагрузки и не теряла своих характеристик со временем, что обеспечивает безопасность и надежность конструкции, а также продлевает ее срок службы.

Требования к материалам, из которых изготавливается крепеж, также указываются в ГОСТ 32484.1-2013. Они должны соответствовать определенным физическим и механическим свойствам, чтобы гарантировать высокую прочность и долговечность крепежных изделий. По ГОСТу 32484.1-2013 также определяются правила маркировки, которая помогает идентифицировать и классифицировать крепежные болтокомплекты.

Условная маркировка болта и гайки ГОСТ 32484.3-2013:

Общие параметры маркировки	Болтовые комплекты
Системы	HR		HV
Требования к техническим параметрам	ГОСТ № 32484.1 от 2013 года
В комплект входит болт с гайкой	ГОСТ № 32484.3		ГОСТ № 32484.4
Обозначение	HR		HV
Прочность соединения	8,8/8	10,9/10
Шайба	Стандарт № 32484.5, № 32484.6
Условное обозначение	Н
Документ, регламентирующий преждевременную натяжку	ГОСТ № 32484.2 от 2013 года

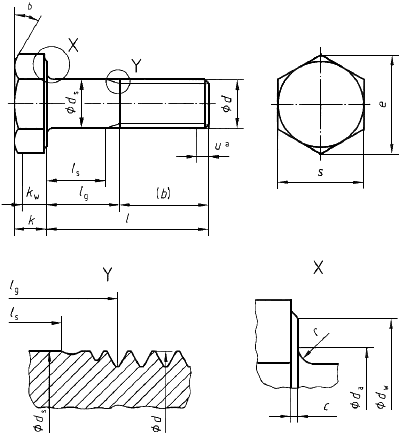

Болт высокопрочный ГОСТ 32484.3-2013 размеры:

Наименование изделия	Резьба	Шаг резьбы, мм	Толщина головки, мм	Длина резьбы, мм	Длина гладкого стержня между головкой и резьбой, мм	Диаметр описываемой окружности головки, мм, не меньше
Болты	М12	1,75	7,5	30	11,25-70	23,91
	М14	2	8,8	34	13-120	26,17
	М16		10	38	14-106	29,56
	М18	2,5	11,5	42	16,5-112	32,95
	М20		12,5	46	17,5-98	35,03
	М22		14	50	18,5-94	39,55
	М24	3	15	54	21-140	45,2
	М27		17	60	22,5-134	50,85
	М30	3,5	18,7	66	25,5-128	55,37
	М36	4	22,5	78	30-116	66,44

На высокопрочных болтах не допускается наличие трещин, зазубрин, механических повреждений головки, стержня, резьбы.

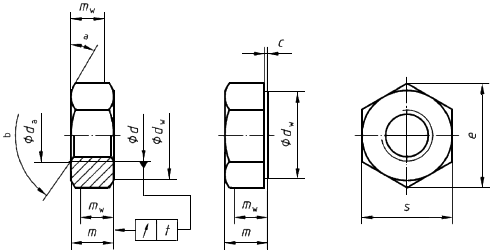

Гайка высокопрочная ГОСТ 32484.3-2013 размеры:

Наименование изделия	Резьба	Шаг резьбы, мм	Толщина, мм	Диаметр описываемой окружности, мм, не меньше
Гайки	М12	1,75	10,37-10,8	23,91
	М14	2	12,1-12,8	27,12
	М16		14,1-14,8	29,56
	М18	2,5	15,1-15,8	32,95
	М20		16,9-18	35,03
	М22		18,1-19,4	39,55
	М24	3	20,2-21,5	45,2
	М27		22,5-23,8	50,85
	М30	3,5	24,3-25,6	55,37
	М36	4	29,4-31	66,44

Шайба высокопрочная ГОСТ 32484.3-2013 размеры:

Наименование изделия	Расчетный диаметр, мм	Внутренний диаметр, мм	Внешний диаметр, мм	Высота номинальная, мм	Высота, мм
Шайба	12	13-13,27	23,48-24	3	2,7-3,3
	14	15-15,27	27,48-28
	16	17-17,27	29,48-30	4	3,7-4,3
	18	19-19,33	33,38-34
	20	21-21,33	36,38-37
	22	23-23,33	38,38-39
	24	25-25,33	43,38-44
	27	28-28,52	49-50	5	4,4-5,6
	30	31-31,62	54,8-56
	36	37-37,62	64,8-66	6	5,4-6,6

Шайбы закаленные маркируются на боковой части поверхности способом штамповки.

Болтокомплекты (болт + гайка + шайба) по согласованию с заказчиком могут иметь оксидное, оцинкованное, термодиффузионное или другое покрытие, которое предотвращает коррозию и увеличивает срок службы крепежа.
