Гайки ГОСТ 5915-70 шестигранные

Гайка ГОСТ 5915-70 получила наиболее широкое применение в различных отраслях, особенно в машиностроении.

Её применяют вместе с болтами по ГОСТу 7798, шайбой плоской или шайбой-гровером.

Используется для жесткого или свободного соединения или крепления узлов и деталей с болтами, шпильками, другими крепежными изделиями.

Несколько примеров условного обозначения:

• Гайка ГОСТ 5915-70 М24-6H.5 (S36) — гайка шестигранная исполнения 1, d — диаметр резьбы М24 мм., размером под ключ S — 36, с крупным шагом резьбы с полем допуска 6H, невысокопрочная ( класса прочности 5), черная (без покрытия).

• Гайка ГОСТ 5915-70 М24-2,0-6H.8,8.019 — гайка шестигранная, тип исполнения — 1, d — диаметр резьбы М24 мм., размер под ключ S — 36, с мелким шагом резьбы 2,0 мм., поле допуска резьбы 6H, высокопрочная гайка с классом прочности 8,8, оцинкованная (покрытие 019).

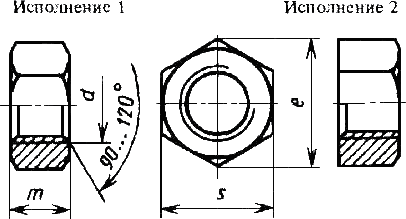

Характеристики, размеры, а также вес гайки ГОСТ 5915 указаны на схеме и в таблицах:

Марка стали:	10кп; 20кп; 35
Класс точности:	В
Класс прочности:	5; 6; 8; 10
Поле допуска резьбы:	6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:	DIN 934



d	5	6	8	10	12	16	20	22	24	27	30
S	8	10	13	17	19	24	30	32	36	41	46
е, не менее	8,6	10,9	14,2	18,7	20,9	26,2	33	35	39,6	45,2	50,9
m	4	5	6,5	8	10	13	16	18	19	22	24
Шаг резьбы	0,8	1	1,25	1,5	1,75	2	2,5	2,5	3	3	3,5
Вес 1000шт, кг	1,13	2,44	5,13	11,4	15,4	33,2	62,6	76,8	107	161	225

Цены на гайки шестигранные ГОСТ 5915-70 с доставкой по России уточняйте у наших менеджеров.
