Сетка тканая ТУ 14-4-507-99 микронных размеров нержавеющая

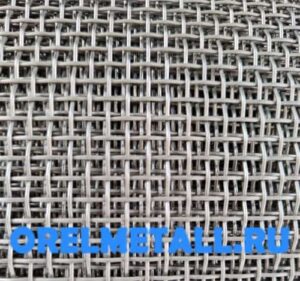

Сетка тканая — это металлическое полотно, которое изготавливается путем переплетением стальной проволоки с образованием ячеек. По внешнему виду очень напоминает обычную марлю, только из стальной нержавеющей проволоки, а не из хлопка.
Область применения: для просеивания и фильтрации жидкостей и сыпучих материалов: в пищевой, нефтяной, химической, горнодобывающей промышленности, а также в строительстве.
В ТУ 14-4-507-99 (74) регламентируются размеры ячеек, диаметры проволок и допустимые отклонения от номинального размера сетки.
Тканую сетку делают из нержавеющей проволоки различных марок: 03Х18Н9Т-ВИ (Х18Н9Т-ВИ), 03Х18Н10Т-ВИ (Х18Н10Т-ВИ), 12Х18Н9Т, 12Х18Н9, 12Х18Н10Т и других.
Примеры условного обозначения сетки тканой нержавеющей:
- Сетка 12Х18Н9 0,004 мм ТУ 14-4-507-99 — сетка нержавейка из проволоки марки стали 12Х18Н9, ячейка 0,04 мм, диаметр проволоки 0,03 мм.
- Сетка 016 Х18Н10Т-ВИ ТУ 14-4-507-99 — сетка тканая металлическая нержавеющая номер 016 (т.е. ячейка 0,16 мм), из проволоки 0,12 мм, марка стали Х18Н10Т-ВИ
- Сетка 014 12Х18Н10Т ТУ 14-4-507-99 — сетка микронная нержавейка из проволоки 0,09 мм. сталь 12Х18Н10Т, ячейка 0,14 мм.
Характеристики сетки ТУ 14-4-507-99 представлены в таблице:
| № сетки |
Размер стороны ячейки в свету | Диаметр проволоки, мм | |||||
| Номинальный размер ячейки | Допускаемые отклонения от номинала | Особо крупные ячейки | Номинальный | Допускаемые отклонения | |||
| среднего ариф., % | отдельной ячейки, % | Отклонение от номинала в пределах, % | Допускается к-ве не более, % | ||||
| 04 | 0,4 | не более +8 |
не более + 50 |
30-50 | 9 | 0,15 | +0,01 |
| 020 | 0,20 | 0,13 | +0,01 | ||||
| 016 | 0,16 | +11 | + 60 | 40-60 | 9 | 0,12 | +0,006 -0,01 |
| 016 | 0,16 | 0,10 | |||||
| 014 | 0,14 | + 13 | + 75 | 50-75 | 9 | 0,09 | +0,006 |
| 008 | 0,08 | 0,055 | +0,004 -0,003 |
||||
| 0071 | 0,071 | 0,055 | |||||
| 0056 | 0,056 | + 14 | + 90 | 60-90 | 9 | 0,040 | +0,004 -0,003 |
| 0040 | 0,040 | 0,030 | +0,004 -0,002 |
||||
Вес сетки ТУ 14-4-507-99 тканой нержавейки:
| Номер сетки | Диаметр проволоки в мм | Масса 1 м2 сетки |
| 04 | 0,15 | 0,567 |
| 02 | 0,13 | 0,706 |
| 016 | 0,12 | 0,704 |
| 014 | 0,09 | 0,487 |
| 008 | 0,055 | 0,315 |
| 0071 | 0,055 | 0,340 |
| 0056 | 0,040 | 0,233 |
| 0040 | 0,030 | 0,192 |
Кроме того, сетка тканая нержавейка выпускается по ГОСТ 3826.
Купить сетку микронную нержавеющую ТУ 14-4-507-99 оптом от 10 кв.м. с доставкой по России. Для оформления заказа обращайтесь к нашим менеджерам.
