Шайба ГОСТ 6958-78 усиленная класса точности А и С
Аналоги: шайба плоская DIN 9021 и ISO 7093.
Используется совместно с болтом, шпилькой, гайкой для скрепления различных деталей в машиностроении, строительстве, мебельной промышленности и других отраслях.
По типу исполнения шайбы шайба бывает двух видов:
- исполнение 1 (с прямоугольным сечением)
- исполнение 2 (с фаской на внешнем торце).
Форма выпуска: в деревянных ящиках по 50 кг, а также в картонных коробках по 20-25 кг.
Примеры условной маркировки:
- Шайба ГОСТ 6958-78 20.01.08кп.019 — шайба плоская увеличенная с номинальным диаметром резьбы 20 мм, с толщиной, установленной в стандарте, из стали марки 08кп, оцинкованная с толщиной покрытия 9 микрон
- Шайба ГОСТ 6958-78 24.01.10.016 — шайба увеличенная с номинальным диаметром резьбы 24 мм, с толщиной, установленной в стандарте, из стали 10, оцинкованная с толщиной цинкового покрытия 6 микрон

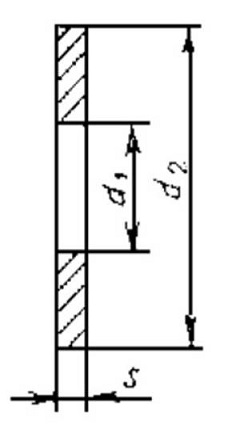

Размеры и основные характеристики увеличенной плоской шайбы ГОСТ 6958-78:
| d (мм) Диаметр резьбы крепежной детали в (мм) | d1 (мм) Внутренний диаметр шайбы класса точности A в (мм) | d1 (мм) Внутренний диаметр шайбы класса точности C в (мм) | d2 (мм) Наружный диаметр шайбы в (мм) | s (мм) Толщина шайбы в (мм) |
|---|---|---|---|---|
| 1.0 | 1.1 | 1.2 | 4.0 | 0.3 |
| 1.2 | 1.3 | 1.4 | 4.0 | 0.3 |
| 1.6 | 1.7 | 1.8 | 5.0 | 0.3 |
| 2.0 | 2.2 | 2.4 | 6.0 | 0.5 |
| 2.5 | 2.7 | 2.9 | 8.0 | 0.5 |
| 3.0 | 3.2 | 3.4 | 9.0 | 0.8 |
| 3.5 | 3.7 | 3.9 | 11.0 | 0.8 |
| 4.0 | 4.3 | 4.5 | 12.0 | 1.0 |
| 5.0 | 5.3 | 5.5 | 15.0 | 1.2 |
| 6.0 | 6.4 | 6.6 | 18.0 | 1.6 |
| 8.0 | 8.4 | 9.0 | 24.0 | 2.0 |
| 10.0 | 10.5 | 11.0 | 30.0 | 2.5 |
| 12.0 | 13.0 | 13.5 | 37.0 | 3.0 |
| 14.0 | 15.0 | 15.5 | 44.0 | 3.0 |
| 16.0 | 17.0 | 17.5 | 50.0 | 3.0 |
| 18.0 | 19.0 | 20.0 | 56.0 | 4.0 |
| 20.0 | 21.0 | 22.0 | 60.0 | 4.0 |
| 22.0 | 23.0 | 24.0 | 66.0 | 5.0 |
| 24.0 | 25.0 | 26.0 | 72.0 | 5.0 |
| 27.0 | 28.0 | 30.0 | 85.0 | 6.0 |
| 30.0 | 31.0 | 33.0 | 92.0 | 6.0 |
| 36.0 | 37.0 | 39.0 | 110.0 | 8.0 |
| 42.0 | x | 45.0 | 125.0 | 10.0 |
| 48.0 | x | 52.0 | 145.0 | 10.0 |
Купить плоскую увеличенную шайбу ГОСТ 6958-78 оптом от 100 кг с доставкой по России.
