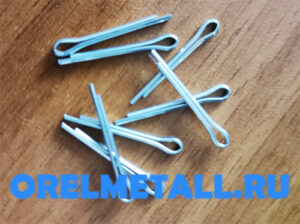

Шплинт ГОСТ 397-79
Шплинт — это крепежное изделие, представляющее собой проволочный стрежень, согнутый пополам с образованием ушка в месте сгиба.
Применение: для предотвращения самостоятельного отвинчивания гаек, а также для скрепления слабо нагруженных сопряженных деталей.
Для установки шплинта его вставляют в предназначенное для него отверстие и разгибают концы.
Чертеж шплинта ГОСТ 397:
Выпускаемые размеры и основные характеристики шплинтов:
|
Условный диаметр шплинта d0* |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10,0 |
13,0 |
16,0 |
20,0 |
|||
|
d |
наиб. |
0,5 |
0,7 |
0,9 |
1,0 |
1,4 |
1,8 |
2,3 |
2,9 |
3,7 |
4,6 |
5,9 |
7,5 |
9,5 |
12,4 |
15,4 |
19,3 |
||
|
наим. |
0,4 |
0,6 |
0,8 |
0,9 |
1,3 |
1,7 |
2,1 |
2,7 |
3,5 |
4,4 |
5,7 |
7,3 |
9,3 |
12,1 |
15,1 |
19,0 |
|||
|
l2 |
наиб. |
1,6 |
1,6 |
1,6 |
2,5 |
2,5 |
2,5 |
2,5 |
3,2 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
6,3 |
6,3 |
6,3 |
||
|
наим. |
0,8 |
0,8 |
0,8 |
1,3 |
1,3 |
1,3 |
1,3 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
3,2 |
3,2 |
3,2 |
3,2 |
|||
|
l1 = |
2,0 |
2,4 |
3,0 |
3,0 |
3,2 |
4,0 |
5,0 |
6,4 |
8,0 |
10,0 |
12,6 |
16,0 |
20,0 |
26,0 |
32,0 |
40,0 |
|||
|
D |
наиб. |
1,0 |
1,4 |
1,8 |
2,0 |
2,8 |
3,6 |
4,6 |
5,8 |
7,4 |
9,2 |
11,8 |
15,0 |
19,0 |
24,8 |
30,8 |
38,6 |
||
|
наим. |
0,9 |
1,2 |
1,6 |
1,7 |
2,4 |
3,2 |
4,0 |
5,1 |
6,5 |
8,0 |
10,3 |
13,1 |
16,6 |
21,7 |
27,0 |
33,8 |
|||
|
Реко- |
Болт |
свыше |
— |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
|
|
до |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
170,0 |
— |
|||
|
Штифт, |
свыше |
— |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
||
|
до |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
160,0 |
— |
|||
*Условный диаметр шплинта d0 равняется диаметру отверстия под шплинт.
Теоретический вес шплинта ГОСТ 397:
|
Длина |
Теоретический вес 1000 шт. шплинтов, кг, при условном диаметре dQ в мм |
||||||||||||||||
|
Но- |
Пред. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10 |
13 |
16 |
20 |
|
4 |
±0,5 |
0,008 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,010 |
0,021 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
0,011 |
0,024 |
0,042 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
0,013 |
0,029 |
0,053 |
0,068 |
0,140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
+0,8 |
0,016 |
0,034 |
0,061 |
0,079 |
0,162 |
0,268 |
|
|
|
|
|
|
|
|
|
|
|
12 |
0,018 |
0,039 |
0,070 |
0,090 |
0,185 |
0,324 |
0,544 |
|
|
|
|
|
|
|
|
|
|
|
14 |
|
0,044 |
0,079 |
0,101 |
0,207 |
0,362 |
0,603 |
1,08 |
|
|
|
|
|
|
|
|
|
|
16 |
|
0,050 |
0,088 |
0,112 |
0,230 |
0,400 |
0,663 |
1,17 |
2,07 |
|
|
|
|
|
|
|
|
|
18 |
|
|
0,097 |
0,123 |
0,252 |
0,441 |
0,723 |
1,27 |
2,23 |
|
|
|
|
|
|
|
|
|
20 |
|
|
0,106 |
0,134 |
0,275 |
0,479 |
0,782 |
1,37 |
2,39 |
3,93 |
7,3 |
|
|
|
|
|
|
|
22 |
|
|
|
0,146 |
0,279 |
0,517 |
0,842 |
1,46 |
2,55 |
4,18 |
7,7 |
|
|
|
|
|
|
|
25 |
±1,2 |
|
|
|
0,162 |
0,331 |
0,573 |
0,931 |
1,61 |
2,79 |
4,55 |
8,4 |
|
|
|
|
|
|
28 |
|
|
|
|
0,365 |
0,630 |
1,021 |
1,75 |
3,03 |
4,93 |
9,0 |
|
|
|
|
|
|
|
32 |
|
|
|
|
0,410 |
0,705 |
1,140 |
1,95 |
3,35 |
5,43 |
9,8 |
|
|
|
|
|
|
|
36 |
|
|
|
|
|
0,781 |
1,268 |
2,14 |
3,67 |
5,93 |
10,7 |
|
|
|
|
|
|
|
40 |
|
|
|
|
|
0,856 |
1,387 |
2,33 |
3,99 |
6,43 |
11,5 |
19,7 |
|
|
|
|
|
|
45 |
|
|
|
|
|
|
|
1,536 |
2,58 |
4,39 |
7,05 |
12,5 |
21,7 |
37,9 |
|
|
|
|
50 |
±1,2 |
|
|
|
|
|
|
1,685 |
2,82 |
4,79 |
7,80 |
13,6 |
23,3 |
40,6 |
|
|
|
|
56 |
|
|
|
|
|
|
|
3,11 |
5,27 |
8,55 |
14,8 |
25,4 |
43,9 |
|
|
|
|
|
63 |
±2,0 |
|
|
|
|
|
|
|
3,44 |
5,83 |
9,43 |
16,3 |
27,7 |
47,7 |
|
|
|
|
71 |
|
|
|
|
|
|
|
|
6,47 |
10,42 |
17,9 |
30,4 |
52,0 |
97 |
|
|
|
|
80 |
±3,0 |
|
|
|
|
|
|
|
|
7,18 |
11,55 |
19,8 |
33,5 |
57,0 |
105 |
|
|
|
90 |
|
|
|
|
|
|
|
|
|
12,80 |
21,9 |
36,8 |
62,4 |
115 |
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
14,04 |
23,9 |
40,2 |
67,8 |
124 |
|
|
|
|
112 |
|
|
|
|
|
|
|
|
|
|
26,4 |
44,3 |
74,3 |
136 |
215 |
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
29,1 |
48,7 |
81,4 |
148 |
233 |
|
|
|
140 |
|
|
|
|
|
|
|
|
|
|
|
53,7 |
89,6 |
162 |
255 |
|
|
|
160 |
|
|
|
|
|
|
|
|
|
|
|
60,6 |
100,5 |
181 |
284 |
467 |
|
|
180 |
|
|
|
|
|
|
|
|
|
|
|
|
111,4 |
200 |
312 |
512 |
|
|
200 |
|
|
|
|
|
|
|
|
|
|
|
|
122,3 |
219 |
341 |
558 |
|
|
224 |
|
|
|
|
|
|
|
|
|
|
|
|
|
261 |
375 |
612 |
|
|
250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
266 |
413 |
671 |
|
|
280 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
456 |
738 |
|
Примечание. В таблице приведен вес стальных шплинтов. Для определения массы шплинтов, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 1,080 — для латуни; 0,356 — для алюминиевого сплава.
