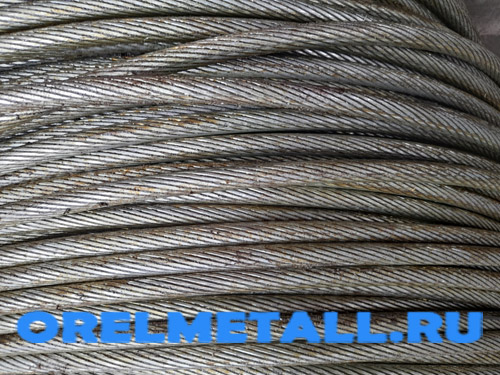

Грозотрос МЗ-В-ОЖ-Н-Р СТО 71915393-ТУ 062-2008
Трос молниезащитный («МЗ» в маркировке) — это специальный тип оцинкованного стального троса, который используется для защиты линий электропередач от прямого удара молнии.
Отечественная промышленность в настоящее время производит три основных вида грозозащитного троса:
- трос грозозащитный по ГОСТ 3063-80 (марки ТК 50, ТК 70, ТК 35)
- трос молниезащитный по СТО 71915393-ТУ 062-2008 МЗ-В-ОЖ-Н-Р
- трос молниезащитный по ТУ 14-173-042-2010 и ТУ 14-173-035-2010
Трос молниезащитный, который производится согласно СТО 71915393-ТУ 062-2008, рекомендован для установки на объектах «ФСК ЕЭС», «МРСК» и «Электросетьсервис» с 01.07.09 г. специальной комиссией ФСК ЕЭС.
По сравнению грозозащитным тросом старого типа по ГОСТ 3063-80, новый молниезащитный трос имеет следующие достоинства:
- повышенная устойчивость этого грозотроса за счет более толстого цинкового покрытия ( группы «ОЖ» — для особо жестких условий работы)
- повышенная устойчивость к прямому попаданию разряда молнии
- сохранение своих свойств грозотросом даже после прямого удара молнии, следовательно, его не нужно заменять после каждого удара
- увеличенная прочность данного грозотроса на разрыв
- более длительный срок службы молниезащитного каната.
Вместе и тем, цена молниезащитного троса выше, чем у каната по ГОСТ 3063.
Трос молниезащитный марки МЗ-В-ОЖ-Н-Р рекомендован ФСК ЕЭС при строительстве новых линий электропередач, а также при реконструкции уже действующих линий или при их капитальном ремонте.
Трос молниезащитный СТО 71915393-ТУ 062-2008, параметры:
|
Наименование |
Маркировочная группа, Н/мм2 (кг/мм2) |
Ориентировочный вес грозозащитного троса 1000 метров, кг |
|
МЗ-8,0-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
366 |
|
МЗ-9,2-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
490 |
|
МЗ-11,2-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
695 |
|
МЗ-13-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
982 |
|
МЗ-14-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
1125 |
|
МЗ-15-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
1305 |
|
МЗ-16-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
1470 |
|
МЗ-17-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
1670 |
|
МЗ-18,5-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
1995 |
|
МЗ-21-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
2560 |
|
МЗ-22,5-В-ОЖ-Н-Р |
1770(180), 1860(190), 1960(200) |
2935 |
Срок службы молниезащитного троса — не менее 20 лет.
